Sơ lược về thước quang trong máy CNC
Thước quang là gì?
Thước quang là một cảm biến dùng để đo khoảng cách hoặc vị trí di chuyển theo phương tuyến tính. Nó hoạt động dựa trên nguyên lý phát hiện ánh sáng xuyên qua (hoặc phản xạ từ) một vạch chia rất nhỏ trên thanh thước, sau đó chuyển đổi thành tín hiệu điện để gửi về bộ điều khiển.
Cấu tạo cơ bản của thước quang gồm:
-
Thước (scale): Là một thanh kim loại hoặc thủy tinh có khắc các vạch cực nhỏ với khoảng cách đồng đều.
-
Đầu đọc (reader head): Chứa bộ phận phát sáng và cảm biến quang học để đọc các vạch chia trên thước.
-
Cáp tín hiệu và bộ chuyển đổi: Truyền tín hiệu từ đầu đọc về hệ thống điều khiển CNC.
Cấu tạo thước quang
Nguyên lý hoạt động:
Khi trục máy di chuyển, đầu đọc sẽ trượt dọc theo thanh thước. Tia sáng phát ra từ đầu đọc sẽ đi qua (hoặc phản xạ lại) từ các vạch chia và tạo ra tín hiệu xung. Những xung này được xử lý và chuyển đổi thành tín hiệu vị trí, giúp máy xác định chính xác tọa độ hiện tại.
Ứng dụng trong máy CNC:
-
Đo vị trí thực của trục X, Y, Z trong quá trình gia công.
-
Phản hồi chính xác về vị trí để hiệu chỉnh sai số.
-
Nâng cao độ chính xác và độ ổn định trong quá trình vận hành.

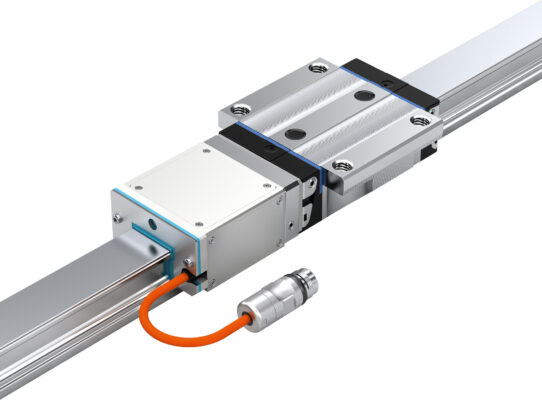

Bước tiến đột phá về công nghệ Thước Quang Tích Hợp trong máy CNC
CNC An Khang đã chính thức ứng dụng công nghệ “Thước quang tích hợp vào ray trượt” của hãng Rexroth trên dòng máy RHINO T700 – đây là công nghệ tiên tiến nhất hiện nay trong ngành CNC!
Công nghệ này có gì vượt trội hơn so với công nghệ cũ?
- Giảm sai số ngẫu nhiên: Thước quang đọc trực tiếp vị trí thực của trục máy thay vì phụ thuộc vào vít me hoặc động cơ, giúp máy chạy chính xác theo lệnh lập trình.
- Ổn định vị trí dao cắt: Ray trượt kết hợp với thước quang giúp máy luôn xác định đúng tọa độ, giảm tình trạng sai lệch do dãn nở nhiệt hoặc hao mòn cơ khí.
- Tăng chất lượng sản phẩm: Độ chính xác cao giúp tăng chất lượng sản phẩm gia công kể cả các chi tiết có độ phức tạp cao.
- Tốc độ cao hơn, giảm thời gian căn chỉnh: Không cần bù sai số như các hệ thống thông thường, tiết kiệm thời gian và chi phí, giúp doanh nghiệp tối ưu lợi nhuận, gia tăng lợi thế cạnh tranh
RHINO T700 – SỰ LỰA CHỌN HOÀN HẢO CHO GIA CÔNG CƠ KHÍ CHÍNH XÁC
Nhờ ứng dụng công nghệ tích hợp thước quang vào ray trượt, máy phay CNC RHINO T700 vận hành mượt mà, nhanh hơn nhưng vẫn đảm bảo độ chính xác.
Với công nghệ vượt trội này CNC An Khang tiếp tục khẳng định vị thế dẫn đầu trong lĩnh vực sản xuất máy CNC tại thị trường Việt Nam.
Hãy trải nghiệm sự khác biệt với RHINO T700 ngay hôm nay!
Liên hệ An Khang ngay để được tư vấn chi tiết và nhận ưu đãi hấp dẫn!
CNC AN KHANG – NƠI ĐẦU TƯ CHO SỰ AN TÂM!
